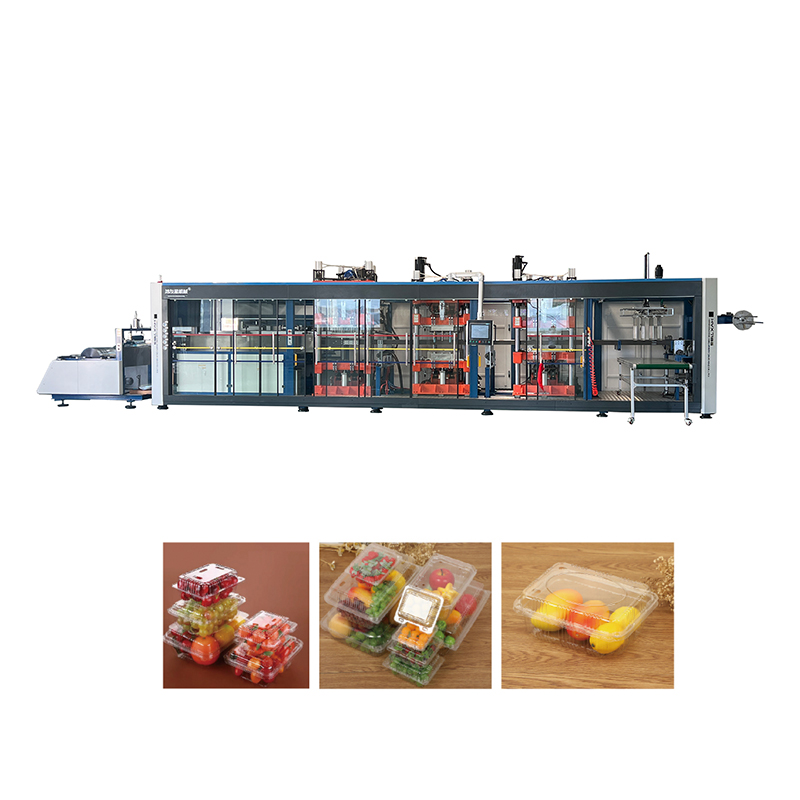

HYX 7185-4 Fuldautomatiske 4 stationer termoformingsmaskine
E-mail: [email protected]
Kontakt os
Hjem / Maskiner / Termoformingsmaskine / HYX 7185-4 Fuldautomatiske 4 stationer termoformingsmaskine
Specifikation
Hovedfunktioner:
Vedtage PLC -kontrol, hele systemet er fuldautomatisk, parametre digital
Vis, let betjening
Denne maskine kan producere plastbakker med ark i henhold til datoen nedenfor x
At kunne bruge forskellige slags plastark
4-søjle hydraulisk struktur, mere stabil, lav støj
Importerede opvarmningsledninger Keramisk varmelegeme, nøjagtig temperaturkontrol, lang levetid
Vi leverer tilpasset service til dig, maskinen kan designes og
Fremstillet som dit behov.
Avanceret servo -motorarktransportsystem, stræklængde
Tekniske parametre:
| HYX-7185-4 | HYX-520 | ||
| 1 | Egnet materiale | PP, PS, PET, PVC, PLA osv. | |
| 2 | Materiel bredde | 450-740mm | |
| 3 | Materiale tykkelse | 0,15-2mm | |
| 4 | Maks. Danner område | 710 × 850mm | 710 × 520mm |
| 5 | Min. Danner område | 420 × 300 mm | |
| 6 | Maks. Skæreområde | 690 × 830mm | 690 × 500 mm |
| 7 | Dannelse og skærestationsslaget | 0-160mm | 0-130mm |
| 8 | Positiv dannende dybde | 120 mm | |
| 9 | Negativ dannende dybde | 110 mm | |
| 10 | Stablingsmekanismeslag | ≤500 mm | |
| 11 | Maksimal støbningskraft Station | 80T (til brug med dievarmesystem)
| 60t (til brug med dievarmesystem) |
| 12 | Tving maksimalt af skærepressen | 38 ton | 35 ton |
| 13 | Bedømt strøm af opvarmningsovn | Øvre ovn 65 kW, nedre ovn 65 kW | Øvre ovn 45 kW, nedre ovn 45 kW |
| 14 | Opvarmningsmetode | Øvre og nedre, 3 sektioner opvarmning | |
| 15 | Faktisk energiforbrug | Omkring 40 ~ 60 kW/t ca. 30 ~ 50 kW/t | |
| 16 | Strømforsyning | AC 380V/50Hz (3 N PE) | |
| 17 | Maks. Produktionshastighed | 20-30 cyklusser/minut | |
| 18 | Maks. Rulle diameter/vægt | Φ800 mm/500 kg | Φ700 mm/300 kg |
| 19 | Maskinvægt | 12.000 kg | 9.000 kg |
| 20 | Dimension (l*w*h) | 11m × 2,3 m × 2,5 m | 9m × 2,3 m × 2,5 m |
| Kølemetode | Formen afkøles af cirkulerende vand | ||
| Luftanmodning | Luftforsyning ≥3,5 m3/min, lufttryk 0,6 ~ 0,8MPa. | ||
| Hovedkonfigurationsliste | |||
| Ingen. | Hoved elektronisk komponent | Mærker | |
| 1 | Kontrolsystem | Taiwan Delta | |
| 2 | PLC -modul | Taiwan Delta | |
| 3 | Berøringsskærm | Delta 12 tommer HD -berøringsskærm | Delta 10 tommer HD -berøringsskærm |
| 4 | Temperaturstyringssystem | Delta (intelligent temperaturstyring) | |
| 5 | Mellemrelæ | Schneider | |
| 6 | AC -kontaktor | Schneider | |
| 7 | Luftkontakt | Delixi | |
| 8 | Danner station servomotor | Delta (øvre: 5,5 kW, nedre: 5,5 kW) | Delta (øvre: 3 kW, nedre: 3 kW) |
| 9 | Servo -servo -motor | Delta (øvre: 7,5 kW, nedre: 5,5 kW) | Delta (øvre: 4,5 kW, nedre: 3 kW) |
| 10 | Stansstationsservo Motor | Delta (øvre: 7,5 kW, nedre: 7,5 kW) | Delta (øvre: 4,5 kW, nedre: 4,5 kW) |
| 11 | Ark leverer servomotor | Delta 5,5 kW | Delta 3KW |
| 12 | Stabling af servomotor | Delta 2kW med brems | |
| 13 | Kontrolskab | Shanghai Tong Ke | |
| 14 | Fotoelektrisk switch | Korea Fotek | |
| 15 | Sikkerhedslysgardin | Shanghai Pu Bang | |
| 16 | Skift strømforsyning | Taiwan Delta | |
| 17 | Opvarmning af mursten | Joint venture importeret opvarmningstråd, med termisk isolering bomuld inde, 600W langt-infrarød keramisk radiator | |
| 18 | Vakuumpumpe | Elmo Rietschle V-VC100 | |
| 19 | Positiv ventil | Japan SMC ultrahøjhastighedsrespons storstrømningsventil med en diameter på 1,5 tommer. | |
| 20 | Kølesystem | Japan Daikin Compressor 6p | |
| 21 | Leje | Japan NSK | |
| 22 | Lineære guider | Taiwan Hiwin | |
| 23 | Hydraulisk boosterventil | Japan CKD | |
| 24 | Luftcylinder | Taiwan Airtac | |
| 25 | Elektromagnetisk ventil | Japan CKD/SMC Taiwan Mindman/Shako | |
| 26 | Vakuumværdi | Taiwan Mindman | |
| 27 | Kædespor | Aluminiumslegering af luftfartsgrad | |
| 28 | F.R.L | Japan CKD eller SMC | |
| 29 | Fodringssystem | Double-Bar automatisk mekanisk fodringsenhed for at reducere arbejdstageres arbejdsintensitet, 500 kg. | |
| 30 | Kropsplade | Malingsbehandling | |
| 31 | Dobbelt-række kæde | Taiwan KMC (Fabriksslibning af behandling reducerer forekomsten af plastpulver.) | |
Ii. Enhedsteknisk beskrivelse

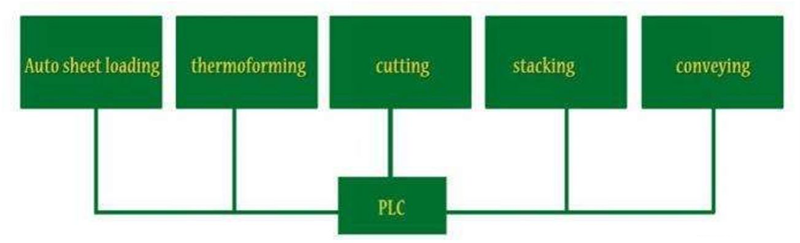

A. Formningsudstyret består af hovedstrukturrammen, positivt og negativt trykformningssystem, temperaturstyringssystem, vakuumsystem,
Varmesystem, luftkontrolsystem, elektrisk og PLC -kontrolsystem, stansesystem, produktdækkende stabling og automatisk spolingssystem og
Andre strukturelle komponenter.
B. The main body of the equipment: It is made by welding and welding steel structural sections such as square and channel steel, which are used for assembly heating, die forming, die cutting and auxiliary devices. The overall steel structure frame is guided by
Vedligeholdelse og andet procesfundament for at sikre, at den bevægelige enhed, der transmitterer og transformerer bevægelse og kraft, har tilstrækkelig styrke og stivhed. Alle metaloverflader behandles med anti-rustbehandling, og det nederste lag sprøjtes med anti-rustmaling; Generelle og standarddele bruges i strukturen for at lette senere vedligeholdelse og udskiftning af alle dele.
Ⅲ. Elektriske og PLC -kontrolsystemer/sikkerhedsfaciliteter
Det elektriske kontrolsystem styres af et PLC-integreret modul. Den industrielle berøringsdisplay bruges som HMI (Human Machine Interface) og
Kinesisk interface bruges. Maskinen har knapper til drift og indstilling og ændring af alle procesparametre, hvilket gør udstyret let at betjene og vedligeholde.
Arbejdsmetoden for hele maskinen er opdelt i manuel/automatisk, alle indstillingsfunktioner betjenes på berøringsdisplayet; Når operatøren har placeret materialerne, skal du trykke på det automatiske opstartudstyr for at afslutte hele processen med støbningsproces, indtil materialebehandlingen og produktionen i siloen er afsluttet; Manual bruges hovedsageligt til skimmelændring eller prøvekontrol.
Systemet er udstyret med flere beskyttelsesforanstaltninger, og hver handling, der kan kollidere med hinanden, er forsynet med sammenkobling og beskyttelse af lukket sløjfe.
Sikkerhedsdør Beskyttelsesforseglingsdesign ved hjælp af manuel spændeåbning, manuel låsning, sikkerhedsgitter installeret i beskyttelsesdøren for at forbedre sikkerhedsfaktoren for udstyr og sikre sikkerheden for personale og ejendom.
Distributionsskabet indeholder beskyttelseskredsløb, herunder overstrøm, overspænding, underspænding, kortslutning og overbelastningsbeskyttelse. Varmeelementet er beskyttet af en sikring. For sikkerhedsproblemer, der kan forårsage skade på systemet eller emnet, er der advarselsskilte eller bemærkninger. 10% plads er reserveret i kontrolboksen til fremtidige ændringer. Det elektriske skab er udstyret med et filter og en beskyttende køleventilator.
Alle ikke-aftagelige kabler og ledninger uden for strømforsyningsboksen er skjult i kabelpladsen for nem åbning og reparation. Hvis dette ikke er muligt, skal du bruge en slange til at fikse den.

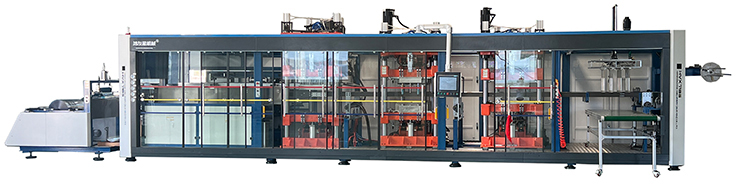

HYX-7185 Fuldautomatisk positiv og negativt tryk Fire-station termoformingsmaskine er et produkt omhyggeligt bygget ved at kombinere avanceret teknologi og mange års produktionserfaring. Denne maskine er velegnet til PP, PS, PET, PVC, PLA og andre materialer og kan nemt imødekomme formens behov for forskellige industrier.
Hovedfunktion:
Bred materialets tilpasningsevne: Maskinen kan håndtere en række forskellige materialer med en bredde på 450-750 mm og en tykkelse på 0,15-2,5 mm og opfylde de materielle krav i forskellige produktionsscenarier.
Stort støbområde: Det maksimale støbområde når 710
Højpræcisionsskæring: Det maksimale skæreområde er 690 x 830 mm, og den maksimale skærekraft på 80T (brugt med formenvarmesystemet) sikrer glatte produktkanter og høj præcision.
Positiv og negativt trykformningsteknologi: Maskinen vedtager positiv og negativt trykdannende teknologi med en positiv tryk, der danner dybde på 140 mm og en dannelsesdybde på negativt tryk på 150 mm, hvilket kan imødekomme støbningsbehovet for komplekse formede produkter.
Effektiv stablingsmekanisme: Stablingsmekanismens slag kan nå ≤500 mm, hvilket letter stabling og håndtering af produkter og forbedrer produktionseffektiviteten.
Energibesparelse og miljøbeskyttelse: Ved hjælp af øvre og nedre tre-trins opvarmningsmetoder er det faktiske energiforbrug kun 40-60 kW/H, hvilket i høj grad reducerer produktionsomkostningerne.
Højhastighedsproduktion: Den maksimale produktionshastighed kan nå 20-30 gange/minut, hvilket forbedrer produktionseffektiviteten i høj grad.
Større design: Den samlede størrelse af maskinen er 14 m x 2,3 m x 2,5 m, og vægten når 22T, hvilket sikrer maskinens stabilitet og holdbarhed.
Tekniske parametre:
Bedømt strøm: Hele maskinen er 160 kW. Opvarmningsovnen er opdelt i øvre og nedre dele, hver af 72 kW.
Strømforsyning: AC380V/50Hz (3 N PE).
Kølemetode: Formen afkøles ved at cirkulere vand for at sikre stabiliteten af støbningsprocessen og produktkvaliteten.
Krav til lufttryk: Luftforsyning ≥3,5 m³/min, lufttryk 0,6 ~ 0,8MPa for at sikre normal drift af maskinen.
Anvendelsesområder:
HYX-7185 Fuldautomatisk positiv og negativt tryk Fire-station termoformingsmaskine er vidt brugt i mademballage, medicinsk udstyr, elektroniske produkter, bildele og andre industrier. Det er et vigtigt værktøj for mange virksomheder at opnå automatiseret og effektiv produktion.
